O papel de um filtro de caixa supressora de tinta de papelão em cabines de pintura a seco

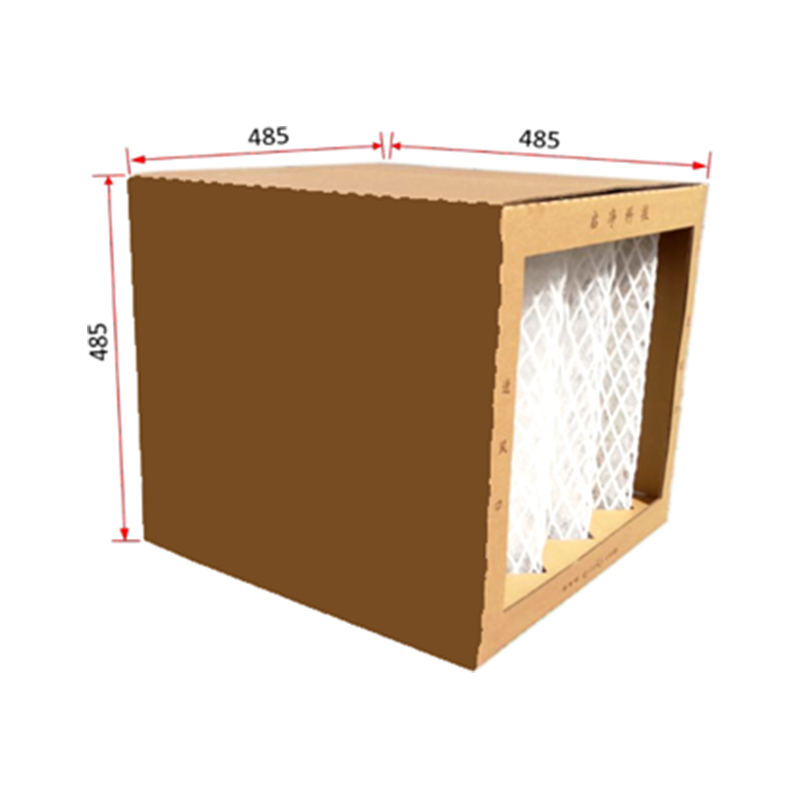

As cabines de pintura a seco contam com uma captura eficaz do excesso de pulverização para manter os dutos de exaustão, ventiladores e equipamentos posteriores livres de acúmulo de tinta. Um Filtro de caixa de proteção de tinta de papelão para cabine de pintura seca é uma unidade de filtragem descartável de papelão ondulado projetada para reter partículas de tinta à medida que o ar é retirado da cabine. Seus defletores internos em estilo acordeão criam múltiplas vias de ar, forçando o excesso de pulverização a colidir com as superfícies de papelão onde adere, em vez de passar para o sistema de exaustão.
Jiangsu Yue Ze Environmental Protection Equipment Co., Ltd., localizada em Yancheng, Jiangsu, China, abrange 35.000 metros quadrados com um capital registrado de 58 milhões de yuans. Com base em mais de 40 anos de experiência em cabines de pintura e pintura por pulverização para carrocerias automotivas e cabines de pintura e cozimento, a empresa fornece consumíveis de filtração construídos para lidar com os altos volumes de pulverização excessiva típicos de operações de revestimento por pulverização a seco.
O processo de filtração depende de uma combinação de impacto e fluxo de ar direcional, em vez de um meio de fibra denso.
1. Redirecionamento aéreo
O ar carregado de tinta que entra na caixa do filtro é forçado através de um canal interno em zigue-zague formado por camadas de papelão dobradas, mudando de direção várias vezes à medida que se move em direção à abertura de exaustão.
2. Impacto de Partículas
Como as partículas de tinta carregam mais inércia do que as moléculas de ar, elas não conseguem seguir as curvas fechadas do canal e, em vez disso, atingem e aderem à superfície do papelão, acumulando-se gradualmente como um resíduo sólido.
3. Saída de ar limpo
Após a remoção das partículas, o fluxo de ar limpo sai do filtro da caixa e segue para o exaustor da cabine, ajudando a manter fluxo de ar de extração estável durante todo o ciclo de pulverização.
Comparando configurações de filtro de caixa
Os filtros de caixa supressora de tinta de papelão são normalmente oferecidos em diferentes profundidades e contagens de defletores, o que afeta a eficiência de captura e a vida útil. A tabela abaixo resume configurações comuns:
| Profundidade da caixa | Configuração do defletor | Uso sugerido |
| 300 milímetros | Defletor de estágio único | Pulverização de retoque leve |
| 450 milímetros | Defletor de duplo estágio | Cabines de pintura a seco padrão |
| 600 milímetros | Defletor de vários estágios | Linhas de pulverização automotiva de alto volume |
Tabela: Configurações do filtro da caixa supressora de tinta de papelão por profundidade e aplicação
Caixas mais profundas com mais estágios de defletores geralmente oferecem maiores taxas de captura de partículas, mas também apresentam maior resistência ao fluxo de ar, portanto a configuração deve corresponder à capacidade do ventilador da cabine.
- Fornece captura confiável de overspray sem a necessidade de sistemas de tratamento de água ou produtos químicos
- O design descartável simplifica o descarte, permitindo que toda a unidade saturada seja removida e substituída
- A construção leve em papelão facilita o manuseio e a instalação para a equipe de manutenção
- Compatível com uma ampla gama de configurações de parede de exaustão de cabine de pintura a seco
Melhores práticas de instalação e substituição
A orientação correta da instalação e a substituição oportuna são essenciais para manter o desempenho consistente do estande.
- Instale o filtro da caixa com as setas de fluxo de ar voltadas na direção correta, correspondendo ao fluxo de exaustão da cabine
- Certifique-se de que as bordas estejam bem vedadas contra a parede de exaustão para evitar que o ar não filtrado desvie do filtro
- Substitua o filtro quando o acúmulo de tinta bloquear visivelmente os canais de fluxo de ar ou as leituras de pressão da cabine caírem visivelmente
Perguntas frequentes
Q1: Quanto tempo normalmente dura um filtro de caixa supressora de tinta de papelão?
A vida útil depende do volume diário de pulverização e do tipo de tinta, mas a substituição geralmente é necessária quando os canais de papelão ficam visivelmente obstruídos com excesso de pulverização seca.
Q2: Este filtro de caixa pode ser usado com tinta em pó e líquida?
Ele foi projetado principalmente para cabines de pintura a seco que utilizam tintas líquidas ou à base de solvente, onde as partículas de excesso de pulverização permanecem pegajosas o suficiente para aderir aos defletores de papelão.
Q3: O filtro da caixa afeta o desempenho do exaustor?
Um filtro de caixa adequadamente dimensionado e instalado não deve reduzir significativamente o fluxo de ar de exaustão, mas um filtro entupido ou superdimensionado pode aumentar a resistência e sobrecarregar o motor do ventilador.
